Розетки RJ и модули

Информационные розетки и вставки Keystone Jack RJ-45/RJ-12 для организации рабочих мест и точек подключения СКС. Поддерживают категории 5e и 6, экранирование STP/UTP и безинструментальную разделку Toolless либо заделку ножом типа 110/Krone в рамки Mosaic 45×45 мм.

Проходники

Компьютерные

Телефонные

Модули Keystone

Информационные розетки и модули Keystone Jack

Оконечные розетки и съемные модули Keystone формируют интерфейс подключения оборудования пользователей к структурированной сети. Модули монтируются в настенные розетки, лючки фальшполов, настольные блоки и модульные патч-панели с посадочным окном 19.3×14.8 мм.

Способы монтажа и типы модулей

Инструментальные: ножевые контакты Dual IDC заделываются стандартным ударным сенсорным инструментом типа 110 или Krone.
Безинструментальные (Toolless): жилы фиксируются смыканием половинок корпуса или поворотным замком, ускоряя монтаж в 2–3 раза.

Тип модуля	Категория	Экранирование	Метод заделки
Keystone Toolless	Cat5e / Cat6	UTP	Защелкивание крышки
Keystone Экранированный	Cat6a	STP (литой металл)	Безинструментальный с обжимом экрана

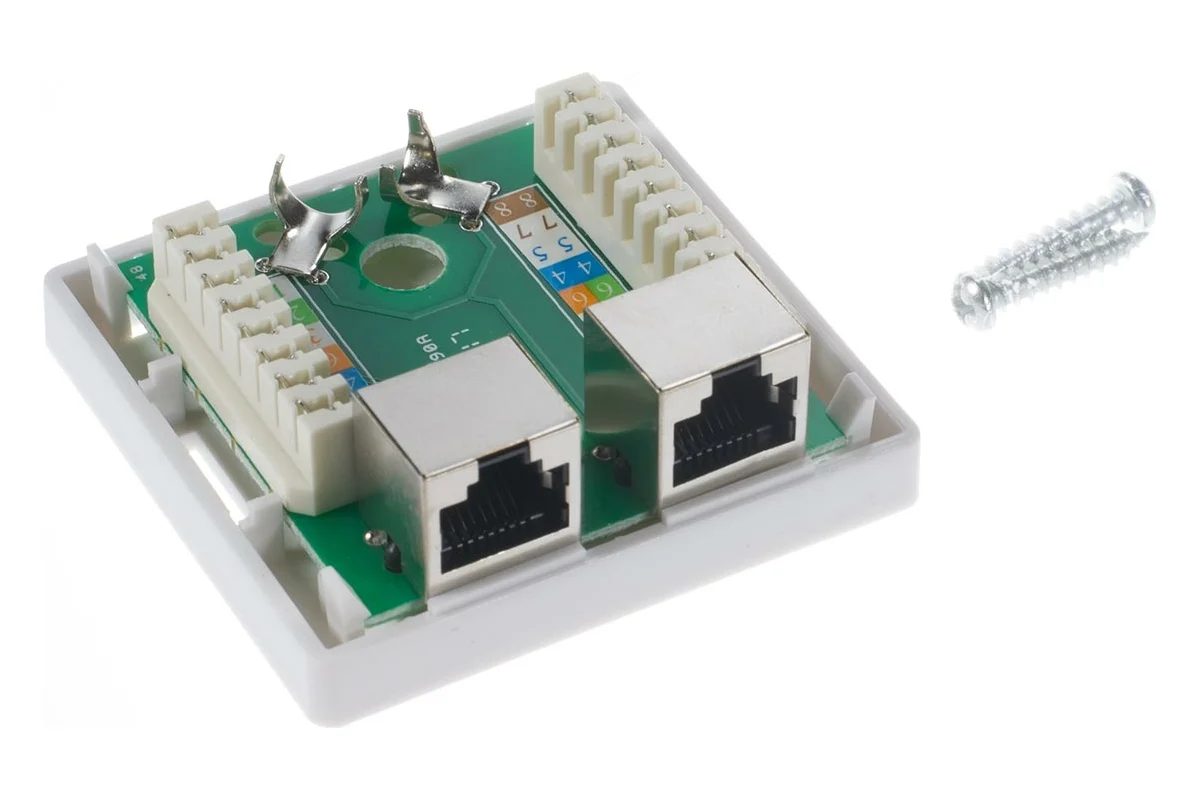

Розетка накладная	Cat5e	UTP	Винтовая фиксация к стене, нож 110

Частые вопросы специалистов

В чем преимущество безинструментальных модулей Keystone Toolless?

Фиксация проводников происходит за счет рычажного смыкания крышки корпуса модуля, что исключает человеческий фактор при заделке ударным инструментом и сокращает время монтажа в 2 раза.

Совместимы ли модули Keystone с рамками розеток стандарта Mosaic 45x45 мм?

Да, модули Keystone имеют стандартные внешние габариты 14.8×19.3 мм и монтируются в любые лицевые панели и рамки Mosaic 45×45 мм через специальные переходные суппорты-адаптеры.

Для чего нужен цельнометаллический литой корпус в модулях Cat6a?

Литой цинковый корпус обеспечивает круговой экран 360°, защищая сигнальный тракт от межкабельных перекрестных наводок Alien Crosstalk (ANEXT), критичных для частот 500 МГц.

С каким сечением жилы совместимы ножи IDC модулей RJ-45?

Ножевые контакты модулей стандартизированы под проводники калибра от 22 AWG (0.64 мм) до 26 AWG (0.40 мм) как однопроволочного, так и многопроволочного типа.

Какое переходное сопротивление контактов считается нормой для розетки RJ-45?

В соответствии со стандартом TIA-568 переходное контактное сопротивление между коннектором и контактами розетки не должно превышать 20 мОм.

Можно ли использовать розетки RJ-45 для подключения телефонных вилок RJ-11?

Да, телефонные штекеры RJ-11 (6P4C) физически входят в гнездо RJ-45 (8P8C) и контактируют с центральными парами 4-5 и 3-6, однако регулярное подключение может подогнуть крайние контакты 1 и 8.

Как устроена защита от пыли в телекоммуникационных розетках?

Качественные розетки оснащаются подпружиненными пластиковыми шторками (Dust Cover), которые автоматически закрывают контакты порта при извлечении патч-корда.
