Оптические патч-корды

Оптические соединительные шнуры (Simplex и Duplex) с разъемами LC, SC, FC, ST для коммутации активного оборудования и кроссов. Оболочка LSZH пониженной горючести, волокна G.652.D и G.657.A с прямым (UPC) или угловым (APC) типом полировки торцов.

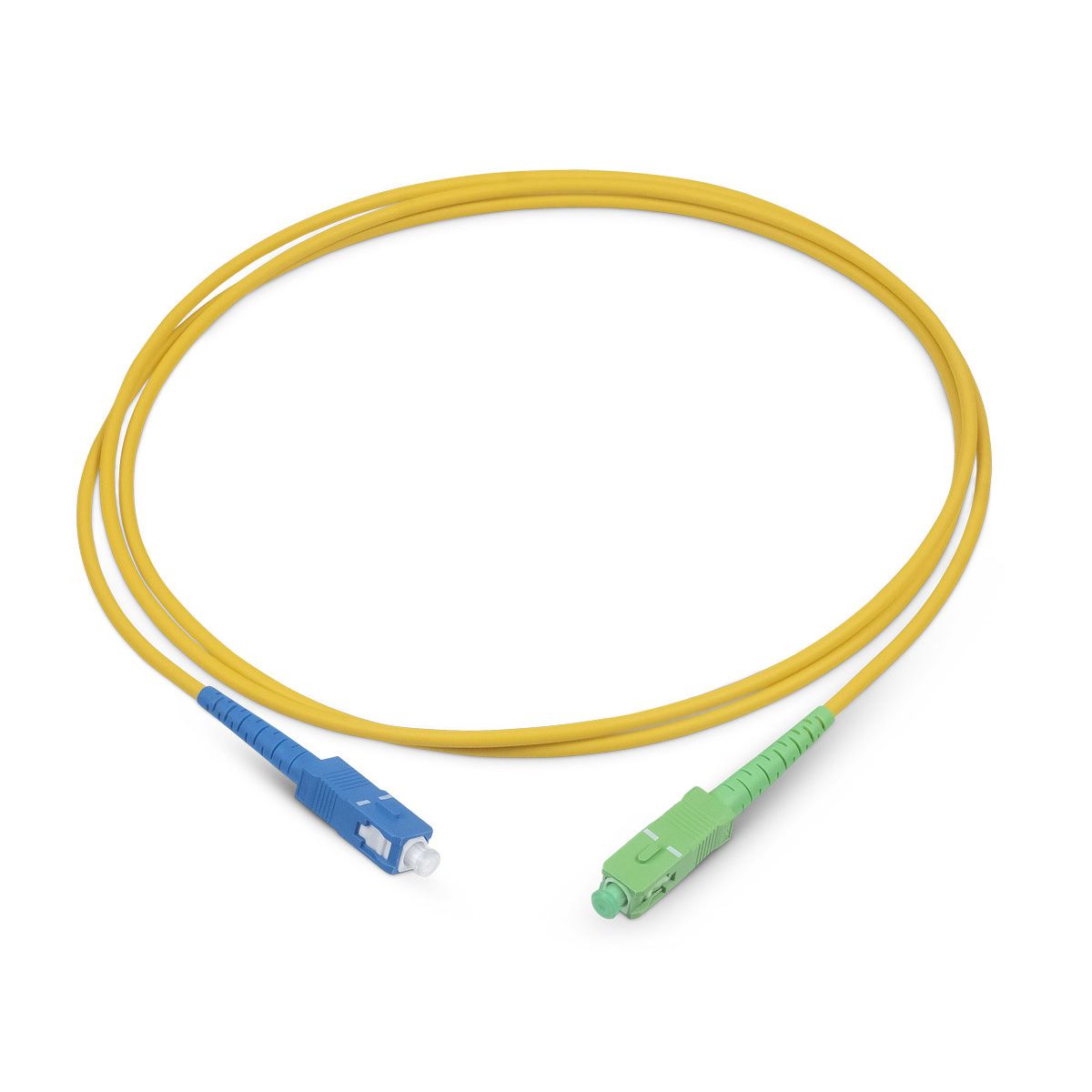

SC-SC

LC-LC

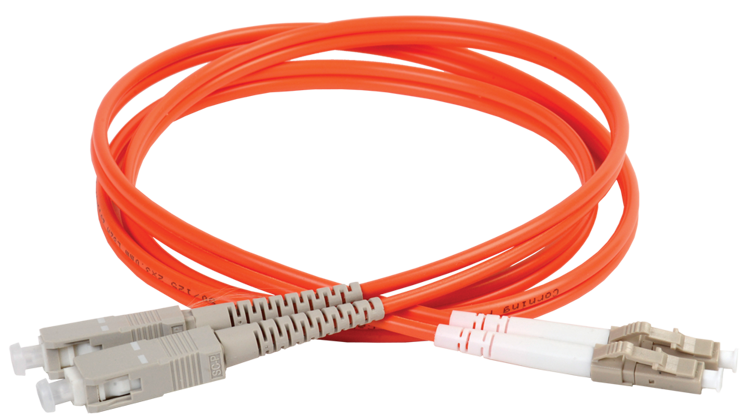

SC-LC

LC-ST

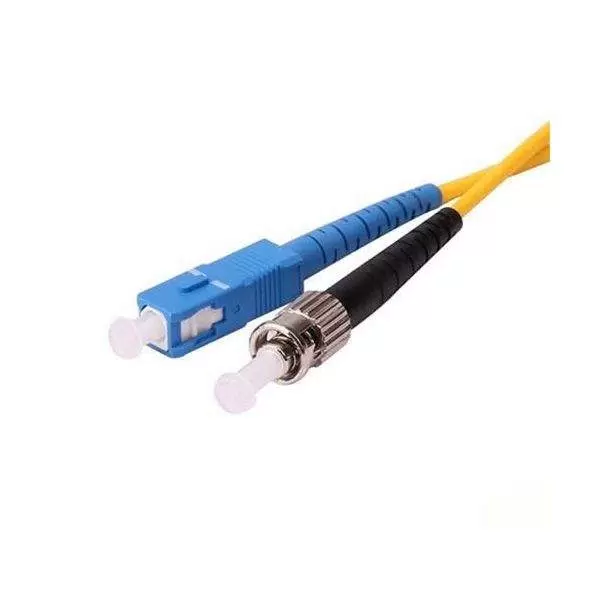

ST-ST

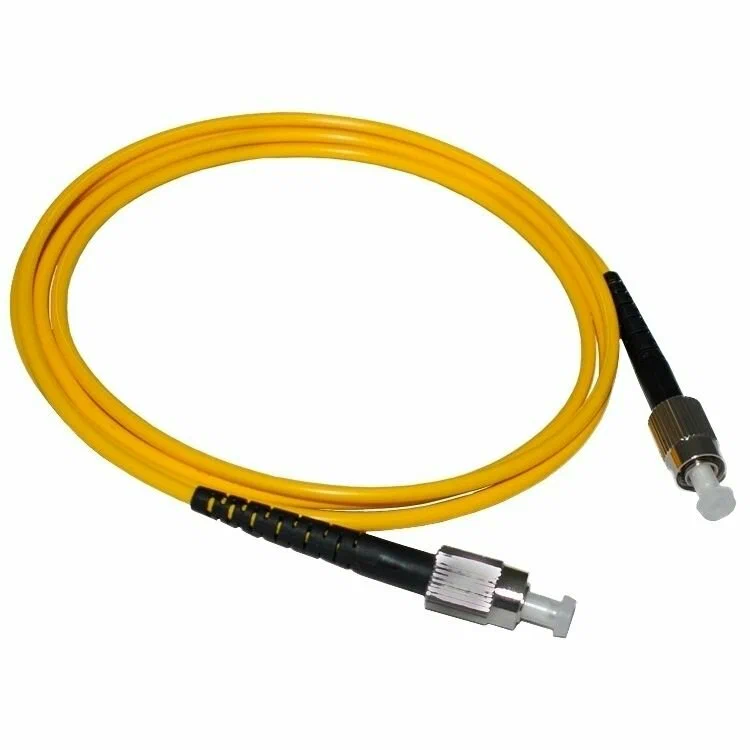

FC-FC

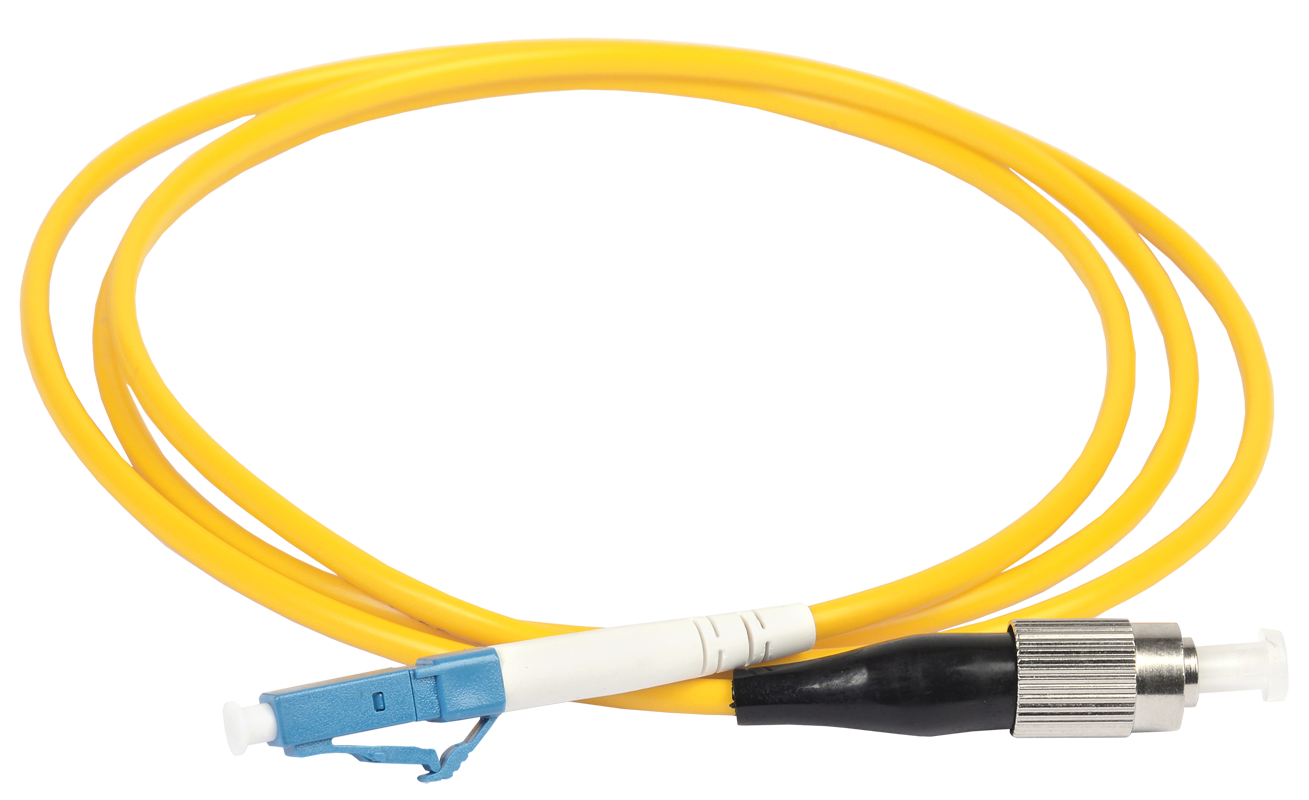

FC-LC

FC-SC

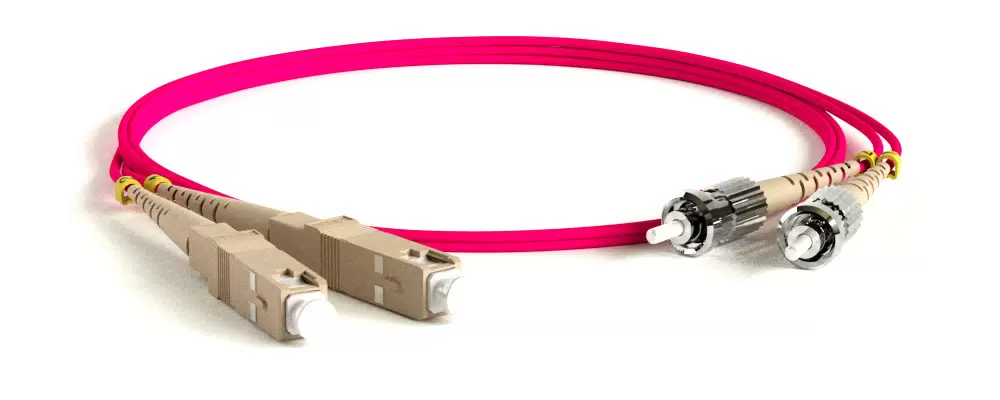

SC-ST

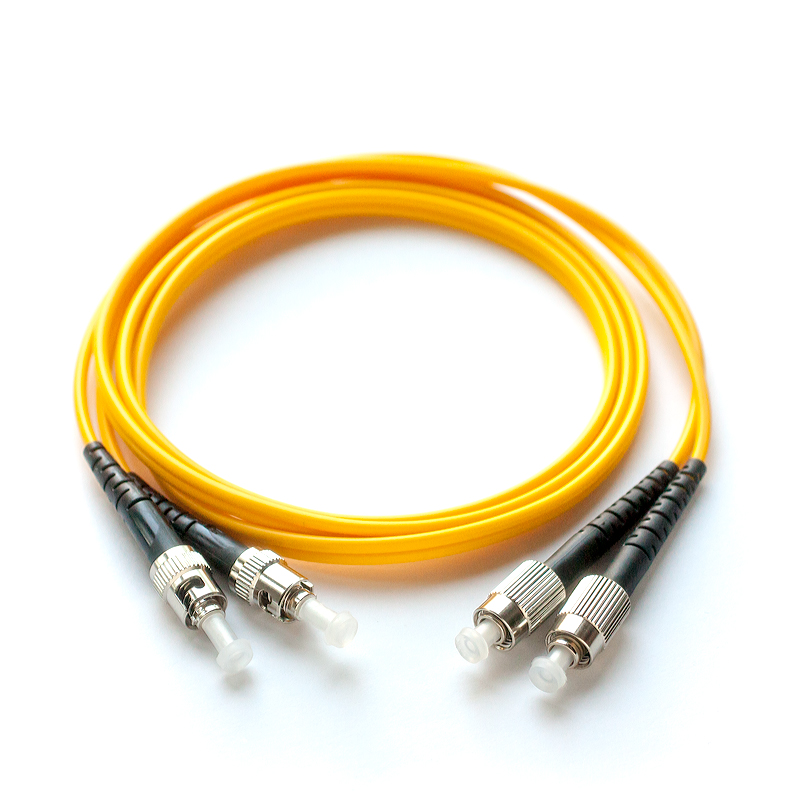

ST-FC

Оптические соединительные шнуры (патч-корды)

Оптические патч-корды оконцованы коннекторами с обеих сторон и служат для коммутации оптических кроссов и активных портов оборудования. Выпускаются в одинарном (Simplex) и сдвоенном (Duplex) исполнении с внешним диаметром оболочки 2.0 или 3.0 мм.

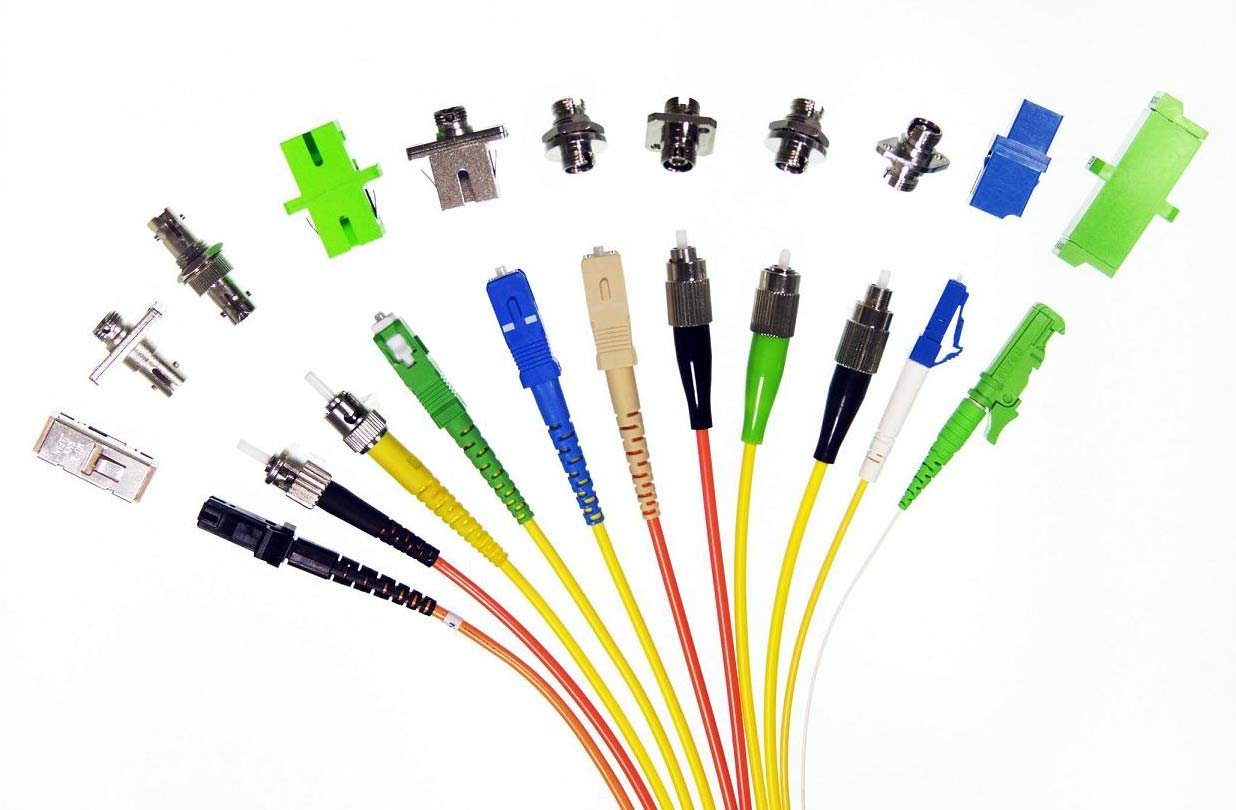

Типы коннекторов

LC: малогабаритный разъем с защелкой RJ-типа для высокой плотности портов в коммутаторах и SFP.
SC: линейный разъем с фиксацией Push-Pull для распределительных кроссов.
FC: резьбовой металлический коннектор для измерительного оборудования и вибронагруженных сред.

Конфигурация	Тип волокна	Полировка	Вносимые потери
LC–LC Duplex	OS2 (одномод)	UPC / UPC	≤ 0.25 дБ
SC–LC Duplex	OM3 (многомод)	UPC / UPC	≤ 0.3 дБ
SC–SC Simplex	OS2 (одномод)	APC / APC	≥ 65 дБ (Return Loss)

Частые вопросы специалистов

В чем разница между оптическими патч-кордами Simplex и Duplex?

Simplex содержит одно волокно в индивидуальной оболочке для однонаправленной передачи (или WDM). Duplex объединяет два волокна общей перемычкой («восьмеркой») для организации раздельных каналов передачи (Tx) и приема (Rx).

Какая толщина внешней оболочки оптического патч-корда практичнее: 2.0 мм или 3.0 мм?

Оболочка 2.0 мм предпочтительна для высокоплотных серверных шкафов и кабель-органайзеров, так как занимает меньше объема. Оболочка 3.0 мм имеет большую механическую прочность на разрыв и стойкость к сдавливанию.

Как определяется полярность подключения оптического патч-корда Duplex?

Стандартная полярность строится по принципу кроссовера A-to-B: передатчик с одной стороны соединяется с приемником с противоположной. Коннекторы маркируются клипсами с буквами A/B или разным цветом хвостовиков.

Что означает цвет наружной оболочки оптического шнура?

По стандарту TIA-598 желтый цвет означает одномодовый кабель OS2 (9/125). Оранжевый — многомод OM1/OM2 (50 или 62.5/125). Бирюзовый (Aqua) — многомод OM3 (50/125). Фиолетовый (Erika Violet) — OM4. Салатовый (Lime Green) — OM5.

Каковы допустимые потери оптического сигнала на патч-корде?

Для качественного заводского шнура вносимые потери (Insertion Loss) на каждом коннекторе не должны превышать 0.2–0.3 дБ, а возвратные потери (Return Loss) должны быть не менее 50 дБ для UPC и не менее 60–65 дБ для APC.

Как маркируются разъемы оптических патч-кордов (SC, LC, FC, ST)?

LC — малогабаритный прямоугольный разъем с защелкой (феррул 1.25 мм). SC — квадратный Push-Pull (феррул 2.5 мм). FC — металлический круглый с резьбой. ST — круглый металлический с байонетным замком BNC-типа.

Можно ли укорачивать оптический патч-корд на объекте?

Укоротить патч-корд можно только путем его обрезки и повторной разварки на пигтейл внутри кросса. Ручная клеевая или механическая полировка наконечника на объекте уступает по качеству заводской.
