Кабель для охранно-пожарной сигнализации: виды, характеристики и применение
Кабель для охранно-пожарной сигнализации (КПС, КСПВ) предназначен для систем ОПС, СОУЭ, противопожарной автоматики и дымоудаления. Изготавливается по ГОСТ 31565-2012 и СП 6.13130.2021 с огнестойкостью до 180 мин, сечением жил 0,2–2,5 мм². В наличии на складе по оптовым ценам: отгрузка в бухтах, на барабанах и отмотка любой длины.
Технические характеристики и конструкция кабелей для охранно-пожарной сигнализации
Кабели для систем охранно-пожарной сигнализации (ОПС) и противопожарной защиты (СПЗ) представляют собой специализированные проводники парной скрутки с нормированными параметрами огнестойкости и низкого дымогазовыделения. В огнестойких модификациях (индекс FR) используется керамизирующаяся кремнийорганическая резина, которая под воздействием открытого пламени превращается в прочный минеральный диэлектрический каркас, предотвращая короткое замыкание между жилами и сохраняя передачу сигналов в течение регламентированного времени эвакуации.
- Материал и структура жил: Монолитные (однопроволочные) проводники из чистой электротехнической меди (Cu 99,99%) 1 класса гибкости по ГОСТ 22483-2021 сечением от 0,20 до 2,50 мм², скрученные в пары (1×2, 2×2, 4×2) с согласованным шагом для снижения взаимных наводок.
- Тип изоляции: Для огнестойких кабелей (КПСнг(А)-FRLS, КПСнг(А)-FRHF) — кремнийорганическая резина, сохраняющая изолирующие свойства в пламени до 180 минут (предел FE180 по ГОСТ IEC 60331-21); для охранных кабелей (КСПВ) — полиэтилен или ПВХ-пластикат.
- Экранирование (модификации «Э»): Сплошной электростатический экран из алюмолавсановой фольгированной ленты с дренажным проводником из луженой медной проволоки для защиты шлейфов сигнализации и цифровых интерфейсов (RS-485) от электромагнитных полей.
- Тип наружной оболочки: Поливинилхлоридный пластикат пониженной пожароопасности (нг(А)-FRLS, нг(А)-LS), безгалогенные полимерные композиции (нг(А)-FRHF / LSZH) или компаунды с низкой токсичностью продуктов горения (нг(А)-FRLSLTx).
- Электрические параметры и ресурс: Номинальное переменное напряжение — до 300 В частотой 50 Гц (постоянное — до 450 В); сопротивление изоляции при 20 °C — не менее 100 МОм·км; диапазон рабочих температур от -50 °C до +70 °C; расчетный срок службы — не менее 30 лет.
| Параметр / Маркоразмер | Стандарт (ГОСТ/ТУ) | Диапазон сечений (мм²) | Напряжение (кВ) | Типовое применение |
|---|---|---|---|---|

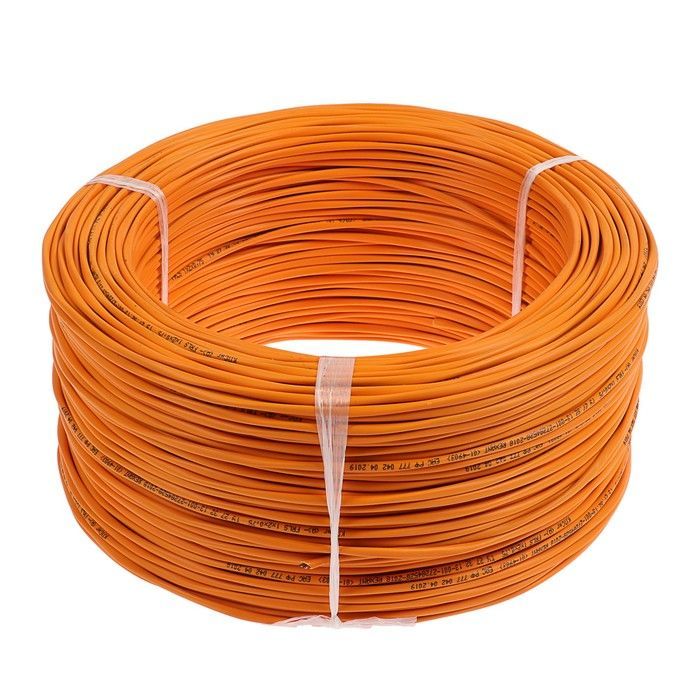

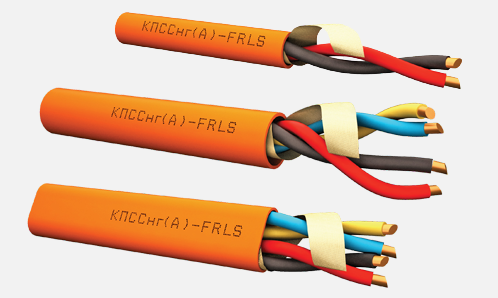

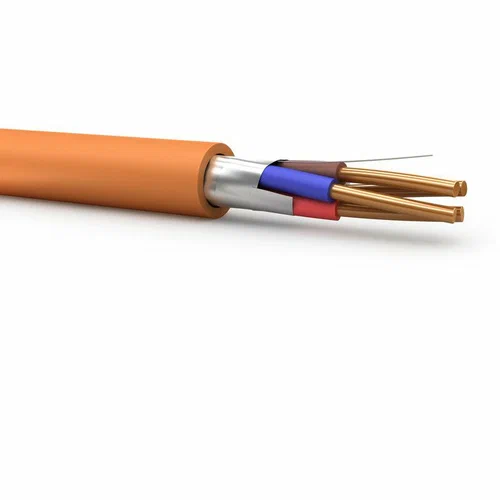

| Кабель КПСнг(А)-FRLS 1×2×0,75 (огнестойкий) | ГОСТ 31565-2012 / СП 6.13130.2021 | 1×2×0,75 мм² | 0,3 | Адресные шлейфы пожарной сигнализации, системы речевого оповещения СОУЭ 1–3 типов, автоматика пожаротушения |

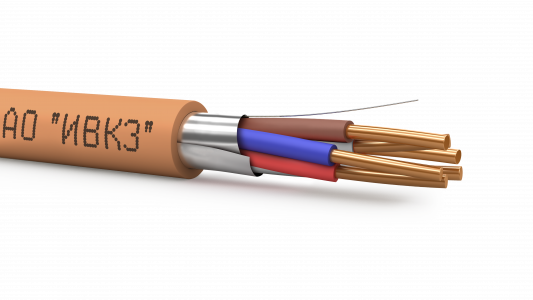

| Кабель КПСЭнг(А)-FRLS 1×2×0,75 (в экране) | ГОСТ 31565-2012 / СП 6.13130.2021 | 1×2×0,75 мм² | 0,3 | Помехозащищенные адресные линии ОПС и интерфейсы RS-485 при параллельной прокладке с силовыми трассами |
| Кабель КПСЭнг(А)-FRHF 2×2×1,50 (безгалогенный) | ГОСТ 31565-2012 / ТР ЕАЭС 043/2017 | 2×2×1,50 мм² | 0,3 | Системы противодымной защиты, СОУЭ 4–5 типов в ТРЦ, высотных зданиях, метрополитене и на атомных станциях |

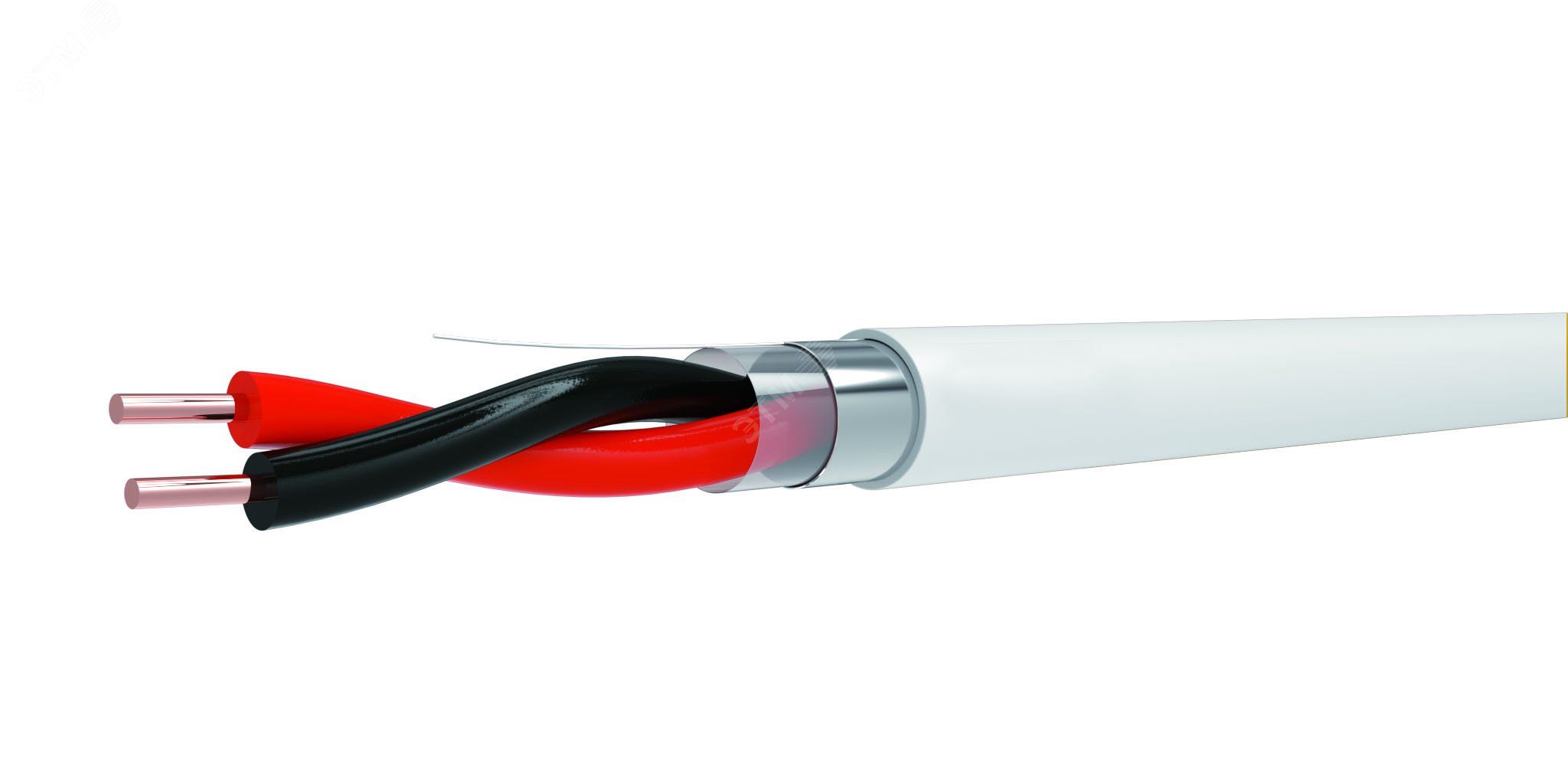

| Кабель КПСЭнг(А)-FRLSLTx 1×2×1,00 (низкотоксичный) | ГОСТ 31565-2012 / СП 6.13130.2021 | 1×2×1,00 мм² | 0,3 | Детские сады, школы, больницы, дома престарелых и спальные корпуса социальных учреждений |

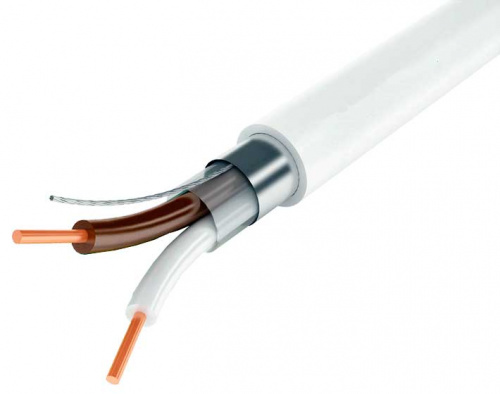

| Кабель КСПВ 4×0,50 (для систем безопасности) | ТУ 16.К18-001-89 / ГОСТ 22483-2021 | 4×0,50 мм² | 0,25 | Неогнестойкие шлейфы охранной сигнализации, магнитоконтактные датчики (СМК), ИК-извещатели движения, СКУД |

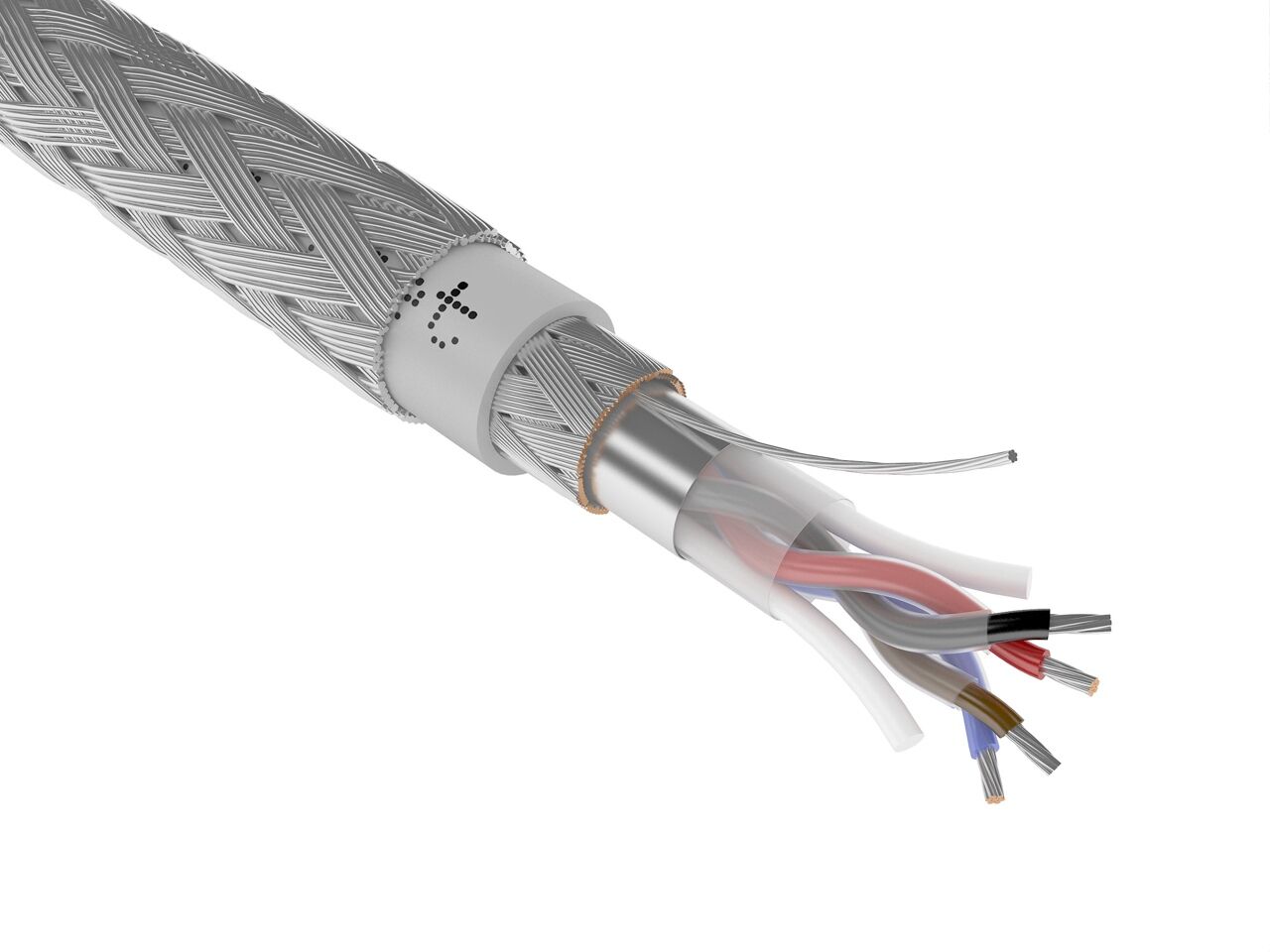

| Кабель КПСВВнг(А)-LS 1×2×0,50 (негорючий) | ГОСТ 31565-2012 / ТУ | 1×2×0,50 мм² | 0,3 | Шлейфы охранной сигнализации и технологического контроля без жестких требований к огнестойкости FR |
Сферы применения и условия прокладки
Кабели для ОПС применяются при оснащении систем противопожарной защиты (СПЗ), охранной сигнализации, контроля загазованности и противоаварийной автоматики на объектах гражданского, коммерческого и промышленного назначения. Монтаж осуществляется в соответствии с требованиями СП 6.13130.2021, Федерального закона № 123-ФЗ, СП 134.13330 и ПУЭ.
- Монтаж в составе огнестойких кабельных линий (ОКЛ): Для обеспечения нормированного времени работы систем эвакуации кабели КПСнг(А)-FRLS/FRHF прокладываются в сертифицированных кабеленесущих системах (металлические лотки, огнестойкие короба, стальные скобы) с шагом крепления не более 500 мм.
- Прокладка слаботочных шлейфов сигнализации: Монтаж внутри зданий в кабель-каналах, гофрированных трубах из самозатухающего ПВХ или полиамида, за подвесными потолками. Минимальный радиус монтажного изгиба — не менее 6–8 наружных диаметров кабеля.
- Защита интерфейсных линий связи: При передаче цифровых протоколов управления (RS-485, CAN, адресные шины ППКП) используются экранированные кабели (КПСЭ) с обязательным заземлением дренажной жилы на шину защитного заземления прибора.
- Требования к социальным объектам: В зданиях детских дошкольных учреждений, больниц и интернатов допускается применение кабельной продукции исключительно в исполнении нг(А)-FRLSLTx или нг(А)-LSLTx с подтвержденным показателем токсичности продуктов горения более 120 г/м³.
Условия заказа, контроль качества и логистика
Каждая партия кабелей ОПС проходит приемо-сдаточные испытания заводского ОТК: испытание на огнестойкость в пламени 750–800 °C в течение 180 минут (для серий FR), проверку сопротивления жил по ГОСТ 22483-2021 и испытание изоляции напряжением 1500 В. Продукция сопровождается полным пакетом документов: сертификатами пожарной безопасности ТР ЕАЭС 043/2017, сертификатами соответствия ГОСТ 31565-2012, паспортами качества и сертификатами совместимости с огнестойкими кабельными линиями (ОКЛ). Кабель отгружается в бухтах по 100, 200 и 500 метров в защитной пленке или на деревянных барабанах до 1000 метров с возможностью отмотки любой длины. Доставка выполняется собственным транспортом и надежными логистическими операторами по всей территории РФ.
