Инструмент для обжима (кримперы)

Пресс-клещи и кримперы с храповым механизмом для опрессовки наконечников НШВИ, изолированных разъемов, автоклемм и коннекторов RJ-45/RJ-12. Обеспечивают стабильное давление опрессовки без деформации жил по стандартам DIN 46228.

Обжим компьютерных и телефонных разъемов, тип RJ

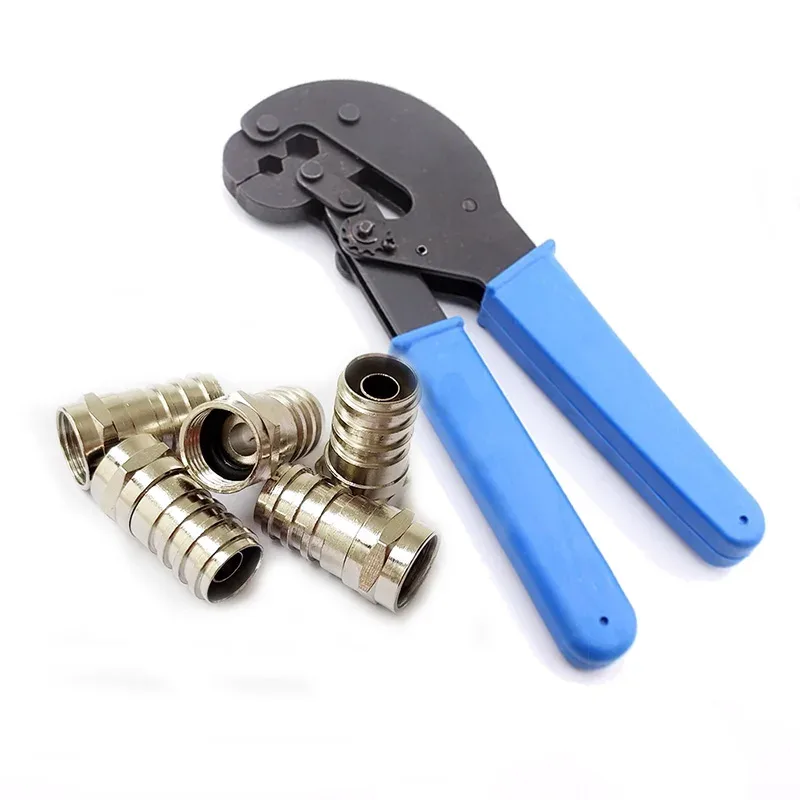

Обжим коаксиальных разъемов, тип F и BNC

Инструмент для опрессовки и обжима (кримперы)

Пресс-клещи и кримперы обеспечивают механическое неразъемное соединение кабельных наконечников, втулочных гильз и модульных штекеров с жилами проводников. Встроенный храповой механизм блокирует разжатие инструмента до завершения полного цикла опрессовки.

Типы рабочих матриц

Для разъемов RJ (8P8C, 6P4C, 4P4C): параллельное смыкание ножей вдавливает гребенку контактов строго горизонтально без перекосов.
Для наконечников НШВИ (0.25–16 мм²): саморегулирующиеся четырех- и шестигранные матрицы формируют равномерный профиль под клеммники.
Для силовых гильз (ГМЛ, ТМЛ): механические и гидравлические клещи с точечной или гексагональной опрессовкой сечений до 240 мм².

Тип кримпера	Диапазон сечений	Профиль обжима	Применение
Кримпер RJ-45 Pass-Through	Cat5e / Cat6	Параллельный с обрезкой	Компьютерные патч-корды
Пресс-клещи для НШВИ	0.08 – 16 мм²	Шестигранник / Квадрат	Сборка распределительных щитов
Гидравлический пресс	10 – 300 мм²	Гексагональный (шестигранный)	Силовые кабельные муфты и вводы

Частые вопросы специалистов

В чем разница между точечным вдавливанием и гексагональным обжимом силовых наконечников?

Гексагональный (шестигранный) обжим формирует монолитную структуру металла с одинаковой плотностью по периметру. Точечный обжим клином применяется для массивных толстостенных гильз и алюминия.

Какой профиль опрессовки наконечников НШВИ надежнее: квадрат или шестигранник?

Шестигранная опрессовка дает приближенную к кругу геометрию контакта, обеспечивая наилучшую посадку в круглые зажимные гнезда модульных автоматов и клеммных блоков.

Зачем в кримперах RJ-45 устанавливается регулировочное колесо эксцентрика?

Эксцентриковый винт на оси шарнира компенсирует естественный микролюфт и износ матрицы, позволяя восстановить проектную глубину вдавливания ножей коннектора.

Чем опасен недожим контактов при опрессовке разъема RJ-45?

Недожатый нож не прорезает лаковую пленку медной жилы, из-за чего контакт работает нестабильно, падает скорость сетевого соединения с 1000 до 100 Мбит/с или полностью пропадает линк.

Какое максимальное усилие развивает ручной гидравлический пресс ПГР-70?

Гидравлическая помпа создает усилие смыкания матриц до 50–80 кН (от 5 до 8 тонн), позволяя без физических перегрузок монтажника опрессовывать медные гильзы сечением до 70 мм².

Можно ли обжимать втулочные наконечники НШВИ обычными пассатижами?

Категорически запрещено. Пассатижи сминают трубку неравномерно, внутри остаются воздушные полости, что при токовой нагрузке приводит к нагреву и оплавлению клеммника.

Как часто нужно калибровать профессиональные обжимные клещи?

При регулярном монтаже калибровка и проверка зазора щупом проводятся каждые 5 000 – 10 000 циклов, а трущиеся оси шарниров смазываются каждые 500 циклов.
